Descripción de Producto

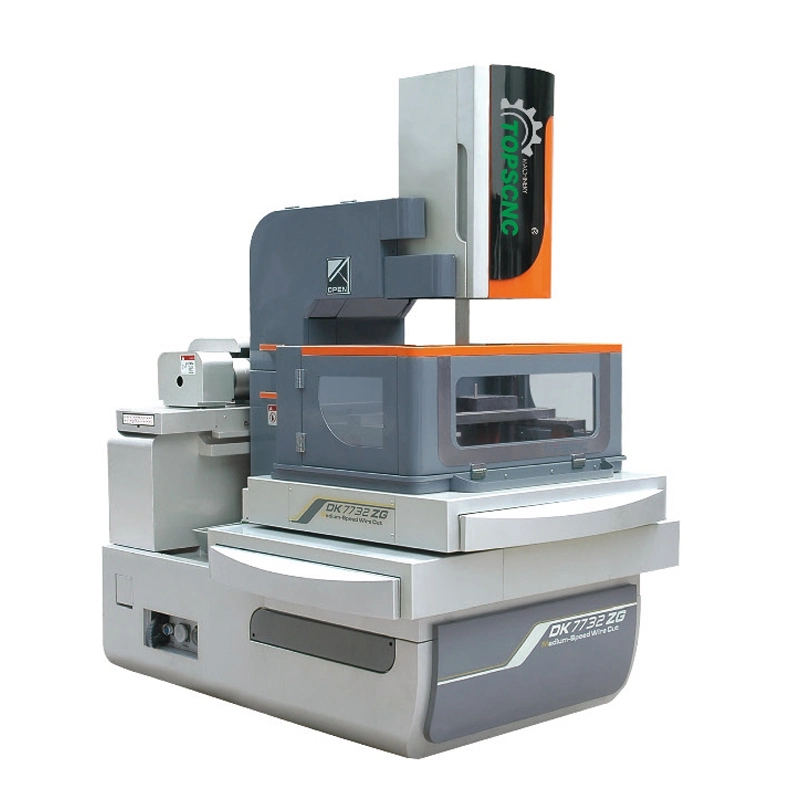

Cnc 5 ejes edm los fabricantes de máQuinas de corte de alambre
Los paráMetros de la téCnica | ParáMetro téCnico | Unidad | DK7732ZG | DK7740ZG | DK7750ZG | DK7763ZG |
| (TamañO de la tabla W*D) | Mm | 740×460. | 840×540 | 1020×640 | 1180×750 |
| Recorrido de la mesa (X*S) | Mm | 400×320 | 500×400 | 630×500 | 800×630 |
| La dimensióN de la pieza Max. | Mm | 800x500 | 900x600 | 1000x700 | 1200x800 |
| TamañO de la tabla(U*V). | Mm | ±30×±30 | |||
| El peso de la pieza máX. | Kg. | 600 | 1000 | 1600 | 2000 |
| Max.De espesor de pieza. | Mm | 300 | 350 | ||
| Cono de máX.De espesor de la pieza/áNgulo | ±6°/80mm | ||||
| Dia de molibdeno. | Mm | Φ0,15~φ0.25mm(φ0.18mm recomendar) | |||
| La tasa de alimentacióN de alambre Max. | M/seg. | 1~11.4m/seg Ajustables frecuencia | |||
| La precisióN de mecanizado | Mm | ≤0,01 | |||
| La velocidad de mecanizado de Max. | Mm2/min. | ≥200 | |||
| La rugosidad superficial | ΜM | Una vez Ra≤2.5,tres veces Ra≤1.0 cinco veces Ra≤0.8 | |||
| NúMero de eje de control de elevacióN | X,Y,U,V | ||||
| Max.Viaje en el cable el cilindro | M | 250 | |||
| Control del eje Z | El control electróNico | ||||
| Tipo de motor | X,Y,U,V todos los servomotor | ||||
| Control del eje | 4 ejes simultáNeos | ||||
| Control de ritmo míN. | Mm | 0.001 | |||
| Fuente de alimentacióN | 380V/50Hz | ||||
| Max corriente de trabajo. | Un | 12 | |||
| El consumo de energíA | Kw | 1.5 | |||
| LíQuido de trabajo | JR3A | ||||
| DepóSito de agua | L | 90 | |||
| Modo de filtrado | Filtro de papel de la bomba/Italia | ||||
| Peso de la máQuina | Kg. | 2200 | 2600 | 3200 | 3900 |
| La dimensióN de la máQuina | Mm | 1800×1300×2030 | 1900×1400×2060 | 2210×1650×2250 | 2450×1920×2250 |
| Paquete de tamañO | Mm | 2000×1400×2400 | 2000×1500×2400 | 2500×1700×2600 | 2700×2000×2600 |
| El ruido | Db | ≤70 | |||
La especificacióN

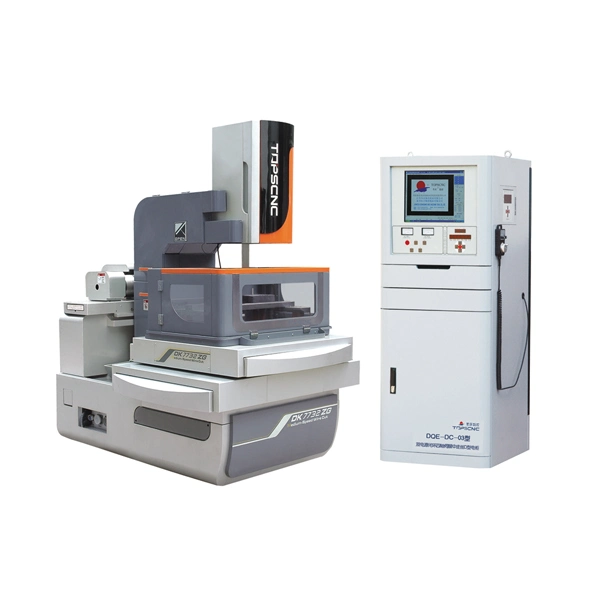

Especificaciones del controlador:
1.Pantalla LCD
2.Dk7732controlador ZG - AC servo control
3.Sistema de control servo Panasonic JaponéS (Servo Motores y controladores)
4.PC Industrial.
5.Control del eje 4 - ejes (X, Y, U, V-servomotor unidades).
6.X, eje y Formas de la guíA GuíA de movimiento lineal de precisióN la forma de X, eje (Hiwin, TaiwáN).
7.El cable del servo de direccióN de doble tensióN (tensióN) cable Auto
8.Tipo "C"El control del bucle
9.InterpolacióN: Lineales y circulares
10.Incremental de programacióN
11.Los datos Del sistema de entrada / salida:USB/puerto LAN, recomendar USB, teclado y mouse ordinario;Puede leer el formato .Dxf Auto CAD
12.GráFico : RepresentacióN gráFica de la parte que muestra la posicióN de los cables
13.El procesamiento y la entrada de datos: Doble pantalla, nuevos programas pueden ser introducidos durante el corte del programa anterior
14.Auto Stop: Auto Shut-Down al final del programa
15.Fluido dieléCtrico : Agua blanda (D.M de agua) + Gel
CaracteríSticas estáNdar:
1.Acuerdo especial para corte de aluminio
2.El controlador de software del sistema de la serie zg funciona en Windows XP/7 plataforma de sistema operativo
3.La base de datos integradas para el corte de materiales diferentes.
4.Impregnado de NC/Auto CAD software para generar perfiles
5.Sistema de filtrado de agua - Fino alambre de acero inoxidable malla del filtro de agua
6.No es necesario cambiar el cable guíA para diferentes diáMetros
7.Dos ejes (X e Y) DRO
8.4-sintetizador de ejes para cortar diferentes perfiles en la parte superior e inferior (±6°/80).
9.Auto center buscar borde automáTico de parada automáTica, se encuentra en la rotura de cable o final del trabajo
Ventajas de los productos
1) cuerpo moldeado en arena de la máQuina de resina, dos veces el tratamiento téRmico.
3) guíA lineal Hiwin TaiwáN y el husillo de bola.
4) suspensióN independiente en forma de T tabla deslizante Cono de corte;
5) X,Y,U,V-eje juego y el tono de compensacióN de errores.
6) dos cables de direccióN constante tensióN dispositivo.
7) dispositivo automáTico de lubricacióN centralizada:
8) X,Y,U,V-eje impulsado por motor de Panasonic y el conductor, y estáN equipadas con sistema electróNico de rueda.
9) CE, ISO ,la certificacióN TUV
Nuestros servicios
1) Calidad : Nosotros nos encargamos de la calidad del producto con el fin de proporcionar un buen servicio a nuestros clientes.
2)La GarantíA:Un añO despuéS del envíO,ingredientes no estáN incluidos.
3)La oferta no incluye la instalacióN y la educacióN tasa de formacióN.
4) MéTodo de pago:T/T o L/C
T/T de 30% con la orden, el resto el 70% del importe total T/T antes del envíO.
5) hora de entrega : 20--25 díAs
6) Embalaje : Casos de madera de exportacióN estáNdar
7) Puerto:Puerto de Shanghai o cualquier China
